Dokumentation von alten Trassen

Hallo

Danke für deine Info. Wie muss ich mir das vorstellen, werden bei euch die toten Kabel standartmässig angezeigt im GIS? Oder müsst ihr diese bewusst einblenden? Wie ist es bei den Plänen wenn ihr sie ausdruckt, ist der Standartwerkplan mit oder ohne tote Kabel?

Gruss

Zu einem "toten Kabel" oder einer solchen Rohranlage wird einerseits ein kleiner Text auf das Kabel/Rohr/Leitung (direkt auf der Oberfläche des GIS) geschrieben, andererseits wird auch im Untermenu das Kabel mit "totes Kabel" vermerkt. Somit kann ich alle "toten Kabel" von anderen Kabel im GIS und auf exportierten Excel-Tabellen unterscheiden. Der kleine Text ist dann auf dem ausgedruckten Situationsplan auch ersichtlich.

Gruss

Wird das nicht extrem unübersichtlich? Wir haben uns dafür entschieden tote Kabel auf dem gedruckten Plan nur darzustellen lassen, wenn wir es explizit so möchten. Ein normaler Plan wird immer ohne tote Kabel ausgedruckt. Kannst du so ein Planausschnitt ins Forum stellen?

Hallo Stromer

Es kommt natürlich drauf an, wieviele tote Kabel vorhanden sind und wieviele gebrauchte Kabel in der Nähe verlegt sind. Dann kann es schon sein, dass der Planausschnitt unübersichtlich wird. Da es bei uns nur wenige tote Kabel gibt, werden alle im GIS angezeigt und auf den Situationsplänen ausgedruckt. Im Anhang findest du einen Planausschnitt mit einem toten Kabel. Es ist noch zu erwähnen, dass die Spezifikationen des Kabel trotzdem vollständig im GIS hinterlegt bleiben.

Gruss

Bei uns werden tote Kabel nicht so offensichtlich dargestellt.

Man sieht im normalen Werkplan nur mitten in der Leitung ein Dreieck.
Ein totes Trasse habe ich bis jetzt noch keins, somit weiss ich gerade nicht wie das Dargestellt wird.
Aber dafür gäbe es eine Erfassungsrichtlinie wie das Dargestellt werden müsste.

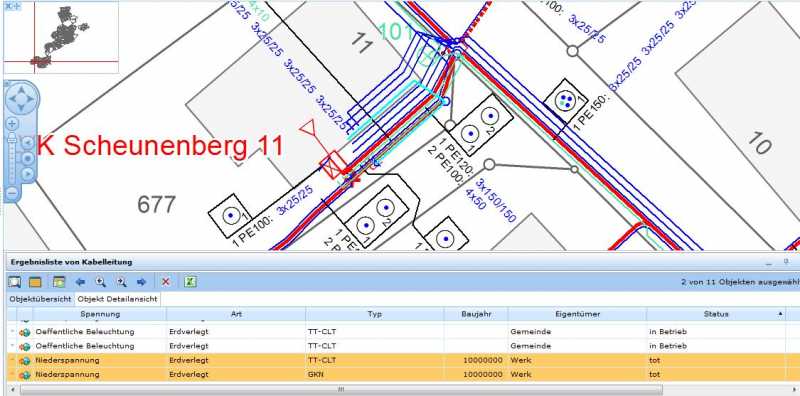

Wir sehen das Kabel nur in den Attributen, hier ein Printscreen.

Also bei uns ist es auch so wie bei Elektrisierend. Tote Kabel werden im GIS erfasst und dokumentiert. Finde dieses Vorgehen auch absolut richtig. Nichts mühsameres als tote Kabel im Netz die nicht dokumentiert sind.
