Spannungsharmonische

Noch zu der Impedanz

Das ist Richtig mit zunehmender Frequenz [f] wir die Impdanz [xL] grösser und somit auch der Leitungswiderstand.

xL = 2* PI* f* L

Moin..

wobei das Versorgungsnetz aus Induktiven und Kapazitiven Größen besteht.

Was dann wiederum bedeutet, daß es mindestens eine Resonanz gibt..
Der Widerstand steigt also nicht kontinuierlich mit der Frequenz.


OW

Das ist so. Nun ich verstehe noch nicht genau was die Resonanz hier für einen Einfluss hat. Kann mir das jemand detailliert erklären ?

Moin..

Da der Netzinnenwiderstand Frequenzabhängig ist, ändern sich auch die Netzrückwirkungen mit der Frequenz.

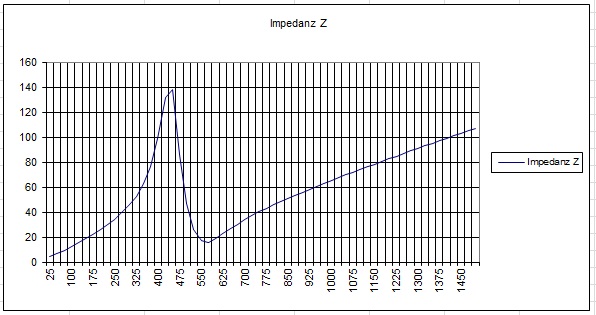

Beispiel 20kV Netz ( rechnerisch ermittelt ):




In dem Beispiel kann man gut erkennen, das die 9´te ( 450Hz ) sehr kritisch zu beachten ist, da hier die Netzimpedanz wesentlich ansteigt, wobei die 11´te unkritischer ist.
Wenn der Netzinnenwiderstand für die Frequenz ansteigt, dann steigen auch die Oberschwingungsspannung für diese Frequenz, da diese ja einen hohen Widerstand spürt und dadurch nicht kurzgeschlossen wird..

Die Berechnung ist aus der Sicht eines Großabnehmers in das 20kV Netz, bei Netzumschaltung / Wartungsarbeiten.


OW

Hallo ich nutze die PQ-Box 100 und 200 auch tolle Geräte, Super Software Grüße aus Dresden

Weder die PQ Box 100 noch die 200er kann einen frequenzabhängigen Impedanzverlauf messen. Das war ja das eigentliche Thema hier :woohoo:
